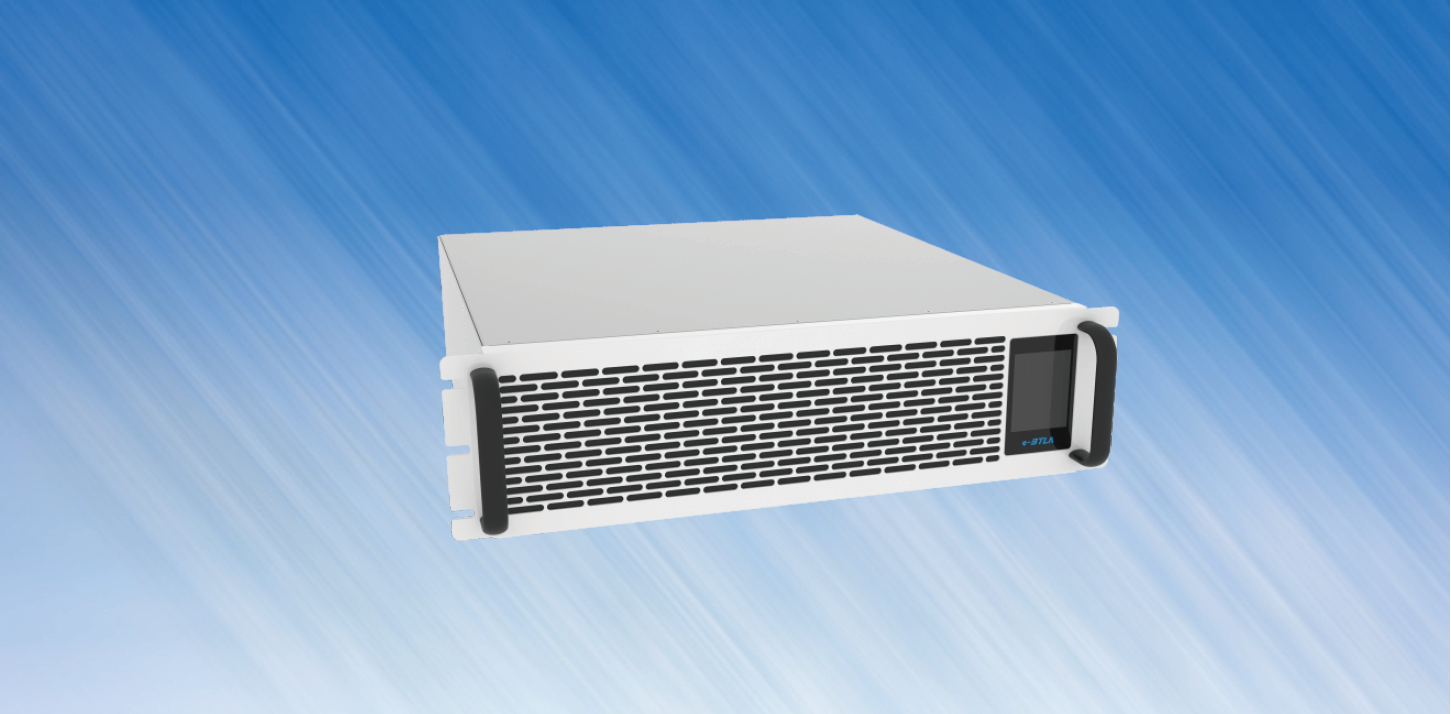

储能双向AC/DC变流器
产品概述
班特利奥储能双向AC/DC变流器，采用模块化设计，先进的控制算法实现多机并联并具备无功补偿功能。该系列产品兼具LCD本地监控与EMS系统远程调度功能，拥有优良的负载适应性及电网适应性，同时独立风道设计使其能有效应对各种复杂应用环境，系统运行更安全、可靠、经济、环境适应性更强。
该系列模块已经过国家电网权威实验室认证，满足标准如下：
|
标准号 |
标准名称 |
|
CQC3310-2014 |
光伏发电系统用储能变流器技术规范 |
|
NBT32004-2013 |
光伏发电并网逆变器技术规范 |
|
NBT33001-2010 |
电动汽车非传导式四象限功率变换系统技术条件 |
|
NBT33008.1-2013 |
电动汽车充电设备检验试验规范 第1部分：非车载充电机等现行规范标准 |
|
QGDW 1885-2013 |
电池储能系统储能变流器技术条件 |
|
GB/T 34133-2017 |
储能变流器检测技术规程 |
|
GB/T 34120-2017 |
电化学储能系统储能变流器技术规范 |
产品特点
| 高效 | 安全 | |
|
l 交流侧PF值为±1，提升带载能力 l 采用我司专利技术实现能量双向流动 l 高动态响应，满载切换时间低至10ms l 输出的电压范围宽、精度高、动态响应快 |
l 多重安全保护，输入过/欠压保护，输出防反接、 短路保护，过温保护，风扇异常检测等 l 宽工作温度范围： -20℃～+45℃ l 采用交错并联技术，减小纹波电流 |
|
| 便捷 | 智能 | |
|
l 触控显示屏操作控制，简洁直观 l 模块化设计，易于维护，便于扩容 l 高功率密度，体积小，重量轻 l 自带离并网切换功能 |
l 多维度智能风扇调节技术，降低功耗和噪音 l DSP设计，实现全数字化控制 l 超低待机损耗
l 对外接口丰富，配合隔离变压器接入 |
产品功能
l 智能化并网运行，并网谐波含量低；
l 具备智能无功补偿功能 ，有效改善电网质量；
l 具备孤岛保护和低电压穿越（可设置）；
l 采用先进的有源功率因数校正技术，减少谐波对电网的干扰；
l 具备半波带载能力，负载适应性好；
l 对外多个采样接口，可配合客户系统或离并网切换单元实现离并网智能切换。
应用领域
储能，锂电池检测，交直流模拟电源，逆变器，电子负载等。
技术特性
|
产品型号 |
BTLA-PMA030-A011-H |
BTLA-PMA060-A011-H |
||
|
交流侧并网参数 |
||||
|
额定功率 |
30kW |
60kW |
||
|
电压制式 |
三相五线制 |
|||
|
额定电压 |
380Vac |
|||
|
电压范围 |
380Vac±15% |
|||
|
电流范围 |
±45A |
±91A |
||
|
频率范围 |
50/60Hz±5Hz |
|||
|
PF |
0.99 |
|||
|
THDi |
≤5% |
|||
|
交流侧离网参数 |
||||
|
额定电压 |
380Vac |
|||
|
电压范围 |
380Vac±15% |
|||
|
电压精度 |
≤1% |
|||
|
输出频率 |
50/60Hz±5Hz |
|||
|
THDu |
≤3% |
|||
|
直流侧参数 |
||||
|
电压范围 |
50Vdc～950Vdc |
680Vdc～1000Vdc |
||
|
电流范围 |
±100A |
±88A |
||
|
基本特性 |
||||
|
交直流启动功能 |
具备 |
|||
|
峰值效率 |
95% |
97.5% |
||
|
正反向切换时间 |
≤10ms |
|||
|
离并网切换时间 |
≤10ms |
|||
|
孤岛保护 |
具备 |
|||
|
保护特性 |
多重安全保护，交直流过、欠压保护，过流保护，短路保护，直流反接保护，交流相序保护，过温保护，风扇异常检测等 |
|||
|
工作温度 |
-20℃～+45℃ |
|||
|
冷却方式 |
智能强制风冷 |
|||
|
相对湿度 |
≤95%RH，无凝露 |
|||
|
海拔高度 |
3000m |
|||
|
噪音 |
70dB |
|||
|
通讯方式 |
LAN*1路，RS485*1路，CAN*2路 |
|||
|
外形尺寸H*W*D |
130*436*500mm |
|||
|
重量 |
25kg |
|||
*因产品技术不断改进，如有更改，恕不另行通知。所有性能及参数请以本公司技术部门最新确认为准。
