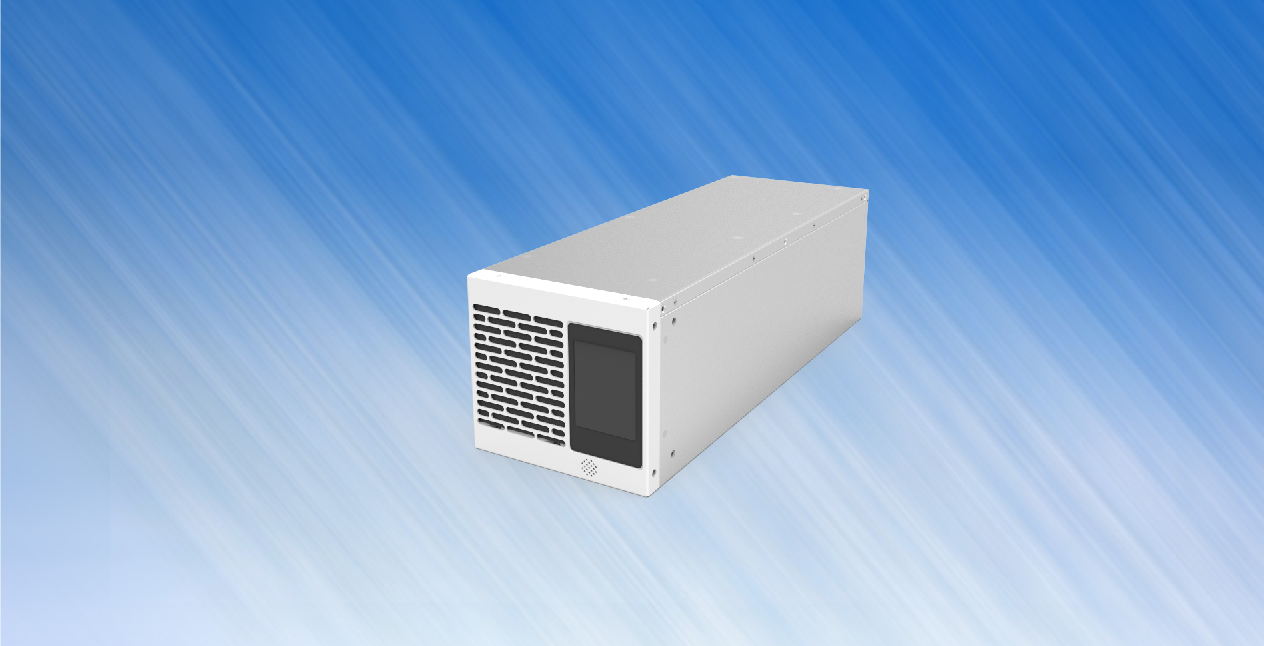

高频隔离双向测试电源 6kW&18kW

产品功能

班特利奥6kW&18kW高频隔离型双向测试电源采用最新优化的硬件设计，配合先进的控制算法，辅以超前的制造工艺，专门为锂电池检测设备、交直流模拟电源、回馈型电子负载、汽车充放电设备及储能系统而开发。

该系列产品可实现智能正反向运行并具备高频隔离功能，安全性更高，同时该产品自带离并网切换功能，可应用于更多场合。

产品功能

1. 智能正反向运行，电源和负载可在正负电流间无缝切换；
2. 集成离并网切换功能与孤岛保护（可设置）；
3. 兼具恒压、恒流、恒阻及恒功率多种模式；
4. 采用最新的充放电测试技术，不会对BMS管理系统造成干扰，适用于锂电池组日常充电、放电，及多次循环；
5. 电压、电流、功率等均可设置，超宽输出电压范围，满足大部分锂电池组及储能设备充放电需求。

产品特点

1. 兼具本机操作、远程操作功能；
2. 软开关设计，损耗小，效率高；
3. 体积小，功率密度高；
4. 输出的电压范围高、精度高、动态响应快；

5. 高频隔离，安全性更高；
6. 多重安全保护，输入过、欠压保护，输出防反接、短路保护，过温保护，风道异常检测等；

7. 对外接口丰富；

8. 模块化设计，易于维护，支持并联扩容。

应用领域

动力电池测试、充电桩测试、电机系统测试、实验室电源、替代真实电池供电测试场合、电动自行车电池测试等。

技术特性

产品型号	BTLA-PMA006-A011-LI	BTLA-PMA018-A011-LI	BTLA-PMA006-A011-MI	BTLA-PMA018-A011-MI
直流侧参数
额定功率	6kW	18kW	6kW	18kW
额定电压	60Vdc		100Vdc
额定电流	100A	6kW	60A	180A
电压范围	2.5Vdc～100Vdc		10～450Vdc
电流精度	0.1% F.S	0.1% F.S	0.1% F.S	0.1% F.S
电压范围	2.5～100Vdc	2.5～100Vdc	10～450Vdc	10～450Vdc
电压精度	0.1% F.S
交流侧参数
电压体制	单相三线制	三相五线制	单相三线制	三相五线制
额定电压	220Vac	380Vac	220Vac	380Vac
电压范围	220Vac±15%	380Vac±15%	220Vac±15%	380Vac±15%
频率范围	50/60Hz±5Hz
PF	0.99
THDu	≤3%
基本特性
峰值效率	≥92%
正反向切换时间	≤10ms
离并网切换时间	≤10ms
孤岛保护	具备
保护特性	多重安全保护，交直流过、欠压保护，过流保护，短路保护，直流反接保护，过温保护，风扇异常检测等
冷却方式	智能强制风冷
工作温度	-20℃～+45℃
防护等级	IP20
相对湿度	≤95%RH，无凝露
海拔高度	3000m
通信方式	LAN1路，RS4851路，CAN*2路
外形尺寸HWD	127143415mm	129436415mm	127143415mm	129436415mm
重量	6kg	25kg	8kg	25kg

*因产品技术不断改进，如有更改，恕不另行通知。所有性能及参数请以本公司技术部门最新确认为准。
