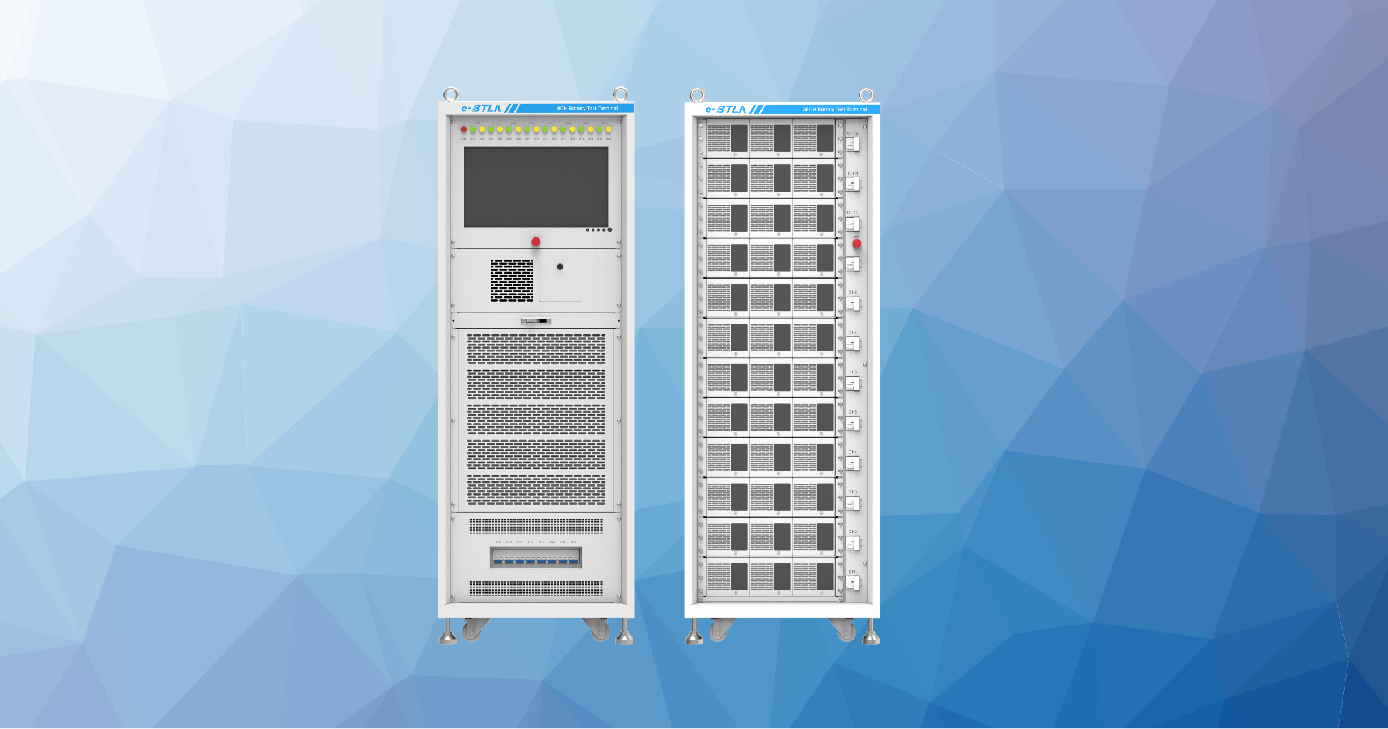

电池模组测试系统
产品概述
班特利奥电池模组测试系统是专门针对电池模组而开发的专业测试设备，可实现对模组电池的充电和放电功能，并支持恒流、恒压、恒流转恒压、恒压转恒流等多种工作模式。该系列产品采用独立多通道的设计架构，可同时支持多组不同特性的电池模组进行性能测试，操作简单，节能高效。
该系列产品采用全数字化设计，保证了测试过程的精确性和时效性；集成高频隔离，确保电池测试的安全性。同时配备上位机软件，同时配备的上位机软件可通过CAN、RS485、LAN等接口与BMS及外部设备通讯，灵活编辑各种工步，适用于多种测试场景。
测试项目
|
充放电特性测试 |
蓄电池容量损失测试 |
循环寿命测试 |
荷电保持及恢复能力测试 |
|
容量和能量测试 |
蓄电池能量效率测试 |
功率和内阻测试 |
过充、过放、短路承受能力测试 |
产品特点
l 交流侧PF值大于0.99，提升带载能力；
l 能量双向流动，正反向无缝切换，高动态响应，满载切换时间低至10ms ；
l 具备恒压、恒流、恒阻及恒功率工作方式，功能丰富；
l 高可靠防护性能，耐高低温、潮湿、盐雾等恶劣环境，降低运营成本；
l 采用先进的有源功率因数校正技术，减少谐波对电网的干扰，由于工业应用标准；
l 过载能力强，满足控制器过载需求的电压及电流时间要求；
l DSP设计，实现了全数字化控制，确保高可靠性；
l 模块化结构，提高系统的可靠性及可维护性，方便扩容。
应用领域
电机研发制造及生产测试，储能设备研发及生产测试，电动汽车及充电桩的研发生产及测试，电动自行车电池模组测试等。
技术参数
|
产品型号 |
BTLA-MTS048-100L-08 |
BTLA-MTS072-100L-12 |
BTLA-MTS048-060M-08 |
BTLA-MTS072-060M-8 |
||
|
通道数量 |
8 |
12 |
8 |
12 |
||
|
直流侧参数 |
||||||
|
额定功率 |
48kW |
72kW |
48kW |
72kW |
||
|
额定电压 |
60Vdc |
100Vdc |
||||
|
额定电流 |
100A/通道 |
60A/通道 |
||||
|
电流精度 |
0.1%/0.05% F.S |
|||||
|
电压范围 |
2.5～100Vdc |
10～450Vdc |
||||
|
电压精度 |
0.1%/0.05% F.S |
|||||
|
交流侧参数 |
||||||
|
电压体制 |
三相五线制 |
|||||
|
额定电压 |
380Vac |
|||||
|
电压范围 |
380Vac±15% |
|||||
|
频率范围 |
50/60Hz±5Hz |
|||||
|
PF |
0.99 |
|||||
|
THDi |
≤5% |
|||||
|
基本特性 |
||||||
|
峰值效率 |
≥90% |
|||||
|
正反向切换时间 |
≤10ms |
|||||
|
孤岛保护 |
具备 |
|||||
|
保护特性 |
多重安全保护，交直流过、欠压保护，过流保护，短路保护，直流反接保护，交流相序保护，过温保护，风扇异常检测等 |
|||||
|
冷却方式 |
智能强制风冷 |
|||||
|
噪音 |
≤75dB |
|||||
|
运行温度范围 |
-20℃～+45℃ |
|||||
|
防护等级 |
IP32 |
|||||
|
相对湿度 |
≤95%RH，无凝露 |
|||||
|
海拔高度 |
3000m |
|||||
|
通信方式 |
CAN，RS485，LAN |
|||||
|
外形尺寸H*W*D |
0.65*1.8*0.6m |
|||||
|
重量 |
200kg |
250kg |
200kg |
250kg |
||
